Audio Signal Router

Ячейка Audio Signal Routers включает 2 различные версии.

1. Audio Signal Router
2. Audio Signal Router External Index Selectable

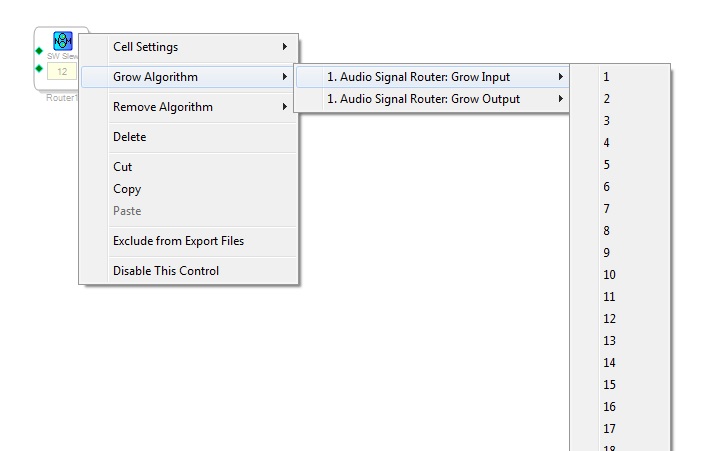

Audio Signal Router смешивает M различных входов в N различных выходов с различными коэффициентами усиления. Количество входных и выходных пинов настраивается.

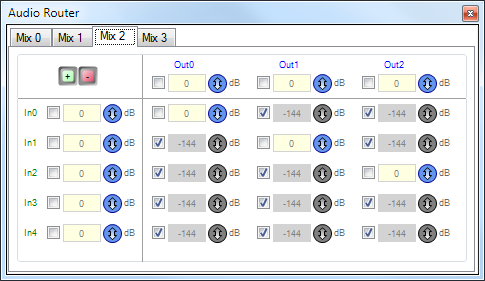

Этот модуль поддерживает несколько конфигураций микшера. Каждая конфигурация микшера имеет коэффициенты усиления для всех входов и выходов. Также доступен отдельный коэффициент усиления для каждой комбинации вход-выход. Все коэффициенты усиления имеют соответствующий элемент управления mute для быстрого отключения конкретного усиления. Текущая выбранная вкладка (Mix #) в окне микшера загружается в целевой процессор и используется для смешивания.

Следующие уравнения показывают расчет выходного сигнала для данного примера таблицы микшера.

1. Out0 = Og0 * ( G00 * Ig0 * In0 + G10 * Ig1 * In1)
2. Out1 = Og1 * ( G01 * Ig0 * In0 + G11 * Ig1 * In1)

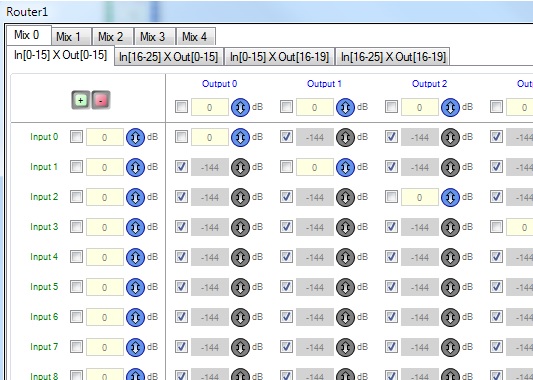

Если количество входных/выходных каналов превышает 16, окно микшера разделяется на 16 входных/выходных каналов для улучшения производительности GUI.

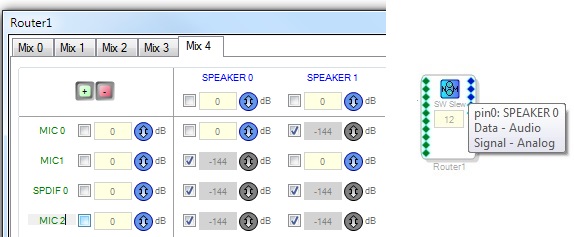

Метки для каждого из входных/выходных каналов можно редактировать. Обновленное имя канала будет отображаться во всплывающей подсказке каждого пина, как показано ниже.

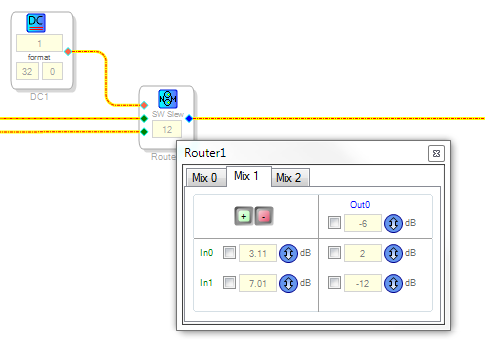

Функциональность этого модуля такая же, как у Audio Signal Router, за исключением того, что текущий микшер (Mix #) выбирается через внешний вход, как показано ниже. Управляющий пин ожидает входной сигнал в формате (32.0) для процессоров ADAU145x и в формате (28.0) для других Sigma DSP.

Пользователь может получить доступ к этому модулю из скрипта.

Следующий пример кода показывает, как читать параметры из файла с помощью скрипта SigmaStudio.

// #LANGUAGE# C#
// Get Cell object

object obj = ss.GetCellObject("Router1");
System.Collections.ArrayList arr = null;
System.Reflection.MethodInfo[] memberInfos = ss.ObjectGetMethods(obj);
/* foreach (System.Reflection.MethodInfo memberInfo in memberInfos)
{
   ss.PrintLine(memberInfo.Name);
} */

// OPEN the SETTINGWINDOW
System.Reflection.MethodInfo methodInfo = ss.ObjectGetMethod(obj, "settingswindowopen");
ss.PrintLine(methodInfo.Name);
methodInfo.Invoke(obj, new object[]{});

// CHANGE the Table INDEX
// and set the values
// chage the tabindex count based on need and will get the tabindex value.which is used here.
// setTabIndex should be 0 to 3.
for (int idx =0; idx <= 1; idx++)
{
System.Reflection.MethodInfo methodInfo1 = ss.ObjectGetMethod(obj, "setTabIndex");
ss.PrintLine(methodInfo1.Name);
methodInfo1.Invoke(obj, new object[]{idx,2});
ss.ObjectSetProperties("setControlValue", "Router1", 0, 0, "InputGain_0" , 6.0);
ss.ObjectSetProperties("setControlValue", "Router1", 0, 0, "InputGain_10" , 2);
ss.ObjectSetProperties("setControlValue", "Router1", 0, 0, "InputGain_12" , 3);
ss.ObjectSetProperties("setControlValue", "Router1", 0, 0, "OutputGain_10" , 0.3);
ss.ObjectSetProperties("setControlValue", "Router1", 0, 0, "OutputGain_12" , 0.3);
ss.ObjectSetProperties("setControlValue", "Router1", 0, 0, "OutputGain_9" , 0.3);
ss.ObjectSetProperties("setControlValue", "Router1", 0, 0, "CrossGain_0_1" , 0.5);
ss.ObjectSetProperties("setControlValue", "Router1", 0, 0, "CrossGain_0_0" ,0.6);
}


// CLOSE the SETTINGWINDOW
System.Reflection.MethodInfo methodInfo2 = ss.ObjectGetMethod(obj, "settingswindowclose");
ss.PrintLine(methodInfo2.Name);
methodInfo2.Invoke(obj, new object[]{});

//
